Glasvezel graven: hoe gaat dat in zijn werk?

De Site Survey is uitgevoerd, de vergunningen zijn afgerond, het graaftraject kan beginnen! Bij DataWeb krijgen we vaak de vraag hoe glasvezel graven in zijn werk gaat. Wij leggen u dit graag uit aan de hand van een fotoreportage.

Wanneer u een glasvezel laat aanleggen, wilt u graag zo snel mogelijk van die verbinding gebruik maken. Soms hoeft er maar een klein stukje gegraven te worden, in andere gevallen ligt er al een buizennetwerk waar glasvezel eenvoudig doorheen gevoerd kan worden of ligt er al een glasvezelkabel voor de deur. In dit laatste geval hoeft de hoofdkabel enkel doorgetrokken te worden naar de meterkast van uw bedrijf. Is is sprake van een offnet-locatie? Dan moet er een nieuwe aansluiting gegraven worden tussen de dichtstbijzijnde handhole en uw pand.

Een eigen glasvezelverbinding voor uw bedrijf?

DataWeb regelt het voor u. We begeleiden dit van A tot Z, met als voordeel dat u slechts één aanspreekpunt heeft. Neem contact met ons op om de mogelijkheden te bespreken.

Vraag informatie aan

Glasvezel graven in de praktijk

1. Bij aanvang van het traject staat de haspelwagen met een 40 mm lege HDPE buis klaar.

2. Voordat er begonnen wordt met glasvezel graven, wordt de kaart nog eens grondig geanalyseerd. Er wordt gekeken hoe de route moet lopen en welke obstakels ze tegen gaan komen. Op de kaart staan alle buizen, het plan van aanpak, reeds aanwezige glasvezels, stroomkabels en leidingen, inclusief de bijbehorende dieptes.

3. Het glasvezel graven kan beginnen. Op de achtergrond is de haspelwagen te zien met daarop de nog lege (oranje) 40 mm HDPE-buis. Op de voorgrond ligt de al afgerolde HDPE-buis klaar om ingegraven te worden.

4. Het glasvezeltraject start vanuit de opgegraven hand-hole een stuk vanaf de klantlocatie. De HDPE-buis dient op de bestaande hand hole aangesloten te worden.

5. De werklieden zijn druk bezig met het uitrollen van de benodigde, nu nog lege, HDPE-buis.

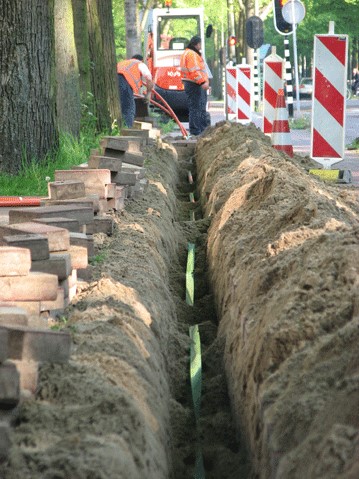

6. Voor de gegraven geul met HDPE-buis helemaal wordt dichtgooit, wordt ongeveer 30 cm onder het oppervlak een groen lint uitgerold met opdruk “let op glasvezelkabel”. Dit lint dient als extra waarschuwingsmarkering bij eventuele toekomstige bouw- of graafwerkzaamheden.

7. Close-up van de opgegraven Hand-hole met het waarschuwingslint “let op glasvezelkabel”.

8. In sommige gevallen zijn op de route obstakels in kaart gebracht zoals sloten, bruggen, tram- of autowegen. In deze gevallen dient een precisieboring plaats te vinden, Horizontal Directional Drilling genaamd (afgekort: H.D.D.). De boormachine is op afstand bestuurbaar en kan dankzij de rupsbanden naar de boorpositie gereden worden.

9. Het benodigde boorgat voor de boormachine wordt gegraven. Vanuit dit boorgat zal de precisieboring uitgevoerd worden. Dit wordt ook wel het ‘startgat’ genoemd.

De voorbereidende graafwerkzaamheden dienen met de grootste zorgvuldigheid en voorzichtigheid uitgevoerd te worden. Op deze foto zijn goed de feloranje gekleurde markeringsplaten te zien welke waarschuwen voor de hieronder liggende hoogspanningskabel.

10. Het Startgat is klaar.

11. Hier is de overkant te zien met het ‘eindgat’ waar naartoe geboord wordt. Om deze route is het allemaal te doen: een druk verkeerskruispunt, inclusief tramweg.

12. De boormachine wordt in positie gebracht. Op deze foto zijn de flexibele boorbuizen te zien, met elk een lengte van 3 meter, welke automatisch door de boormachine achter elkaar geschroefd worden tot één lange boorlengte.

13. De boorkop daalt langzaam het gegraven startgat in. Op deze foto is eveneens de plaat op de boorkop te zien, welke als roer dient waarmee men als het ware door de grond heen stuurt. Een combinatie van duwen en draaien zorgt ervoor dat de boorkop zijn eindbestemming nadert.

14. Centimeter voor centimeter verdwijnt de boorkop in de grond. Om de boorgang te vergemakkelijken en het boorgat te verstevigen, wordt onder hoge druk een kleiachtige substantie uit de boorkop gespoten tijdens het boren. Dit zorgt er ook voor dat het boorgat niet instort bij het later ‘terugtrekken’ van de boor.

Deze substantie wordt later met een giertank uit het gat gezogen, waarna het over het land verspreid wordt als bodemverbetering.

15. De voortgang van de boring wordt middels een Drillguide/-tracer centimeter voor centimeter gevolgd en genoteerd. Tijdens deze booractiviteiten wordt intensief contact onderhouden met de machinist van de boormachine. Allerlei aanwijzingen en meldingen passeren over en weer de revue.

16. De boorkop heeft inmiddels de overkant bereikt en is verwisseld door een Reverse-boorkop. Nu begint het ‘terugtrekken’ van de boor. Dit is te vergelijken met het gebruik van een trekkabel waarmee een elektricien een kabel door de leiding trektvergroot de omvang naar de 111 mm van deze buis.

17. Tijdens het terugtrekken verdwijnt, langzaam maar zeker, de mantelbuis in de bodem…

18. …en wordt de haspelwagen beetje bij beetje afgerold.

19. De Reverse-boorkop is heeft inmiddels het startgat bereikt…

20. …nu komt nu ook de ‘zwarte’ mantelbuis tevoorschijn.

21. Bij de laatste meters wordt de boormachine naar achteren gereden. Vervolgens wordt een 40 mm HDPE-buis door de mantelbuis getrokken.

22. Wanneer de precisieboring is afgerond, kan er verder gegraven worden richting de klantlocatie.

23. Het graaftraject nadert langzaam maar zeker het pand. De graafmachine is inmiddels druk bezig met het graven van een kuil vlak voor de gevel van het pand.

24. De HDPE-buis wordt via de doorvoer het pand binnengebracht en komt uit in de meterkast van het pand.

25. Vanuit de handhole (in andere gevallen de wijkcentrale of mainhole) wordt de Fiber Optic Duct Cable door de HDPE-buis bij de klantlocatie ‘binnengeblazen’. In dit geval komt de HDPE-buis ter hoogte van de meterkast binnen.

Hoe de glasvezel een bedrijf binnen komt, staat duidelijk vermeld in de verrichte Site Survey.De Fiber Optic Duct Cable die in de HDPE-buis de klantlocatie binnenkomt wordt vervolgens in het pand doorgeleid naar het juiste punt waar het afgemonteerd doorgaans de patch-/serverruimte.
